В старых домах этажный щиток — это центр управления электрикой для каждой конкретной квартиры. В нём находятся провода, по которым ток распределяется на розетки, осветительные приборы и проч. В старых зданиях схема этажного щитка обычно состоит из 2–4 счётчиков числа импульсов, которые отвечают за разные квартиры, а также один или два двухполюсных выключателя. В современных домах жильцы устанавливают более надёжные автоматы.

Что представляет собой центр распределения электричества

Рассмотрим более подробно устройство этажного щитка:

1. Питание подаётся по одной фазе в распределительный автомат. Традиционно провода подключены снизу.
2. Дальше с двухполюсного выключателя фазы 1 и 0 соединяют со счётчиком, после которого по проводам ток поступает на нулевую колодку. Она может быть как старого, так и нового образца (в зависимости от количества квартир). Колодки изолированы друг от друга и от корпуса этажного распределительного щитка.
3. Далее фаза подключается к автоматам. Как правило, для городских квартир их установлено 2.
4. Заключительный этап — питание по проводам поступает в розетки, приборы и проч.

Для обеспечения безопасности и рационального расхода электричества в каждой квартире лучше установить автоматический распределительный щиток. Он предотвратит возгорание проводки при коротком замыкании, а значит, сохранит ваше имущество и даже жизнь.

Как правильно подключить счётчик

Этажный распределительный щиток по ГОСТу имеет счётчик. Правильно подсоединить его к сети можно следующим образом:

1. Обесточиваем пакетный выключатель.
2. Определяем фазу при помощи указателя напряжения с прозвонкой или других инструментов.
3. Провод, подающий питание, заводим в счётчик, закрепляем 1–2 винтами.
4. Фазу со второй клеммы подключаем к автоматам, прикрепив провод к счётчику.
5. Аналогичную схему проделываем с третьим кабелем.
6. Последний отходящий провод крепим на нулевую шину.

В результате описанных мероприятий можно правильно установить счётчик старого образца. Важно, чтобы при монтаже прибор был отключён от сети, поскольку в противном случае не удастся определить нужный провод, а также предотвратить удар током. Чтобы обезопасить свою жизнь, лучше доверить установку профессионалам. Для этого можно вызвать электрика из ЖЭКа или частного мастера.

Важно знать

При установке автоматов следует особое внимание уделить расположению блокирующих переключателей. Согласно требованиям безопасности, в этажном распределительном щитке они выключаются сверху вниз. Процесс обесточивания на всех устройствах должен быть однообразным, так же как в рубильнике: опустили — выключили, подняли — включили.

Пакетные выключатели и счётчики нельзя менять самостоятельно по нескольким причинам. Без специальных инструментов, знаний и навыков вы не сможете обесточить этажный щиток. Кроме того, выполняя какие-либо манипуляции под напряжением, можно устроить короткое замыкание, даже если есть заземление в этажном щитке.

Прежде чем начать монтаж распределительного щитка, необходимо ответить на важный вопрос: какое количество контуров нужно выделить во внутренней сети, чтобы она была функциональной, безопасной, но не перегруженной.

Разбираем схему по частям

Количество контуров — крайне важный нюанс. Часто люди, не зная, как грамотно сделать, выбирают неправильные варианты от 3 до 30. Попробуем разобраться, какая верная схема распределительного щитка в доме, определив количество контуров для обеспечения безопасности и максимальной функциональности сети. Точного числа нет. Не бывает, что в однокомнатную квартиру понадобится 10 предохранителей, в двушку — 20, а в трёшку — 30. Но есть универсальная формула, позволяющая владельцу жилья правильно построить электросеть в квартире, доме или коттедже. Всё довольно легко:

• для каждого помещения нужно выделить два контура: розетки и осветительные приборы;
• дополнительный понадобится в тех комнатах, где будет расположен кондиционер;
• отдельные контуры придётся провести для таких мощных приборов, как электроплита, духовка и пр.;
• для лоджии, в которой будет проведено освещение и оборудованы розетки, необходимо сделать свой автомат. При этом не нужно отделять их друг от друга;
• для санузла также необходим свой контур, который разделяет розетки и освещение. Здесь нужен дифференциальный автомат. Он выключается не только при замыкании, но и при утечке тока.

Распределительный щиток — это прибор, который в обязательном порядке должен иметь вводной автомат и устройство защитного отключения. С их помощью одним щелчком можно обесточить всё жилое пространство, например, во время аварийной ситуации.

Не много ли контуров

Описанная выше схема многим покажется избыточной, но это лишь до тех пор, пока не случится форс-мажорная ситуация. Ведь если вас зальёт сосед, можно отключить только один контур, и не остаться без электричества во всей квартире. Ещё пример — безопасность маленького ребёнка. Когда малыш играет в комнате, достаточно выключить розетки и продолжать наслаждаться благами цивилизации без опаски за его здоровье.

Важно: по ГОСТ распределительный щиток в доме должен иметь паспорт изделия и сертификат качества. Кроме того, его сбор производят высококвалифицированные специалисты не в квартире или доме, а в цехе. В щитке отсутствуют провода, соединяющие предохранители. Автоматы подключаются при помощи шины — изолированного кабеля со специальными ножками. Это приспособление обеспечивает максимальную надёжность и длительный срок эксплуатации.

Особенности подключения

Все щитки распределительные для жилых зданий устанавливаются по единому принципу. Для их монтажа используют:

• питающие кабели — это 3-жильные провода с сечением по 2,5 мм²;
• автомат, отвечающий за контур, рассчитан на 16 А;
• все светильники, люстры и другие осветительные приборы соединяются проводами с сечением 1,5 мм² и предохранителем в 10 А;
• электрический духовой шкаф, варочная панель и другие мощные приборы также подсоединяются к сети 3-жильным кабелем с 4 мм² по сечению и предохранителем на 20 А.

Можно ли приобрести более мощный автомат на щитки этажные распределительные? Безусловно, да, но не стоит.

Необходимость установки распределительного щитка кроется в том, чтобы он сработал прежде, чем расплавятся провода от перегрузки. Если же, например, вместо 10-амперного предохранителя установить прибор на 20 А, кабель расплавится намного быстрее, чем автомат отключит сеть. При правильном монтаже щитки распределительные ГОСТ-образца прослужат не меньше 50 лет.

Умное освещение

Разветвлённые осветительные сети в населённых пунктах или на промышленных объектах потребляют много электроэнергии, поэтому для оптимизации расхода энергоресурсов широко применяются средства автоматизации. Наиболее рациональное современное решение – автоматизированная система управления освещением. Следует заметить, что создание осветительных сетей городов предполагает выполнение не только электротехнических, но и экономических и художественных задач.

Способы управления освещённостью

 Схема управления освещением зависит от количества задействованных независимых источников питания, видов применяемого оборудования, а также разветвлённости цепей. Выбор аппаратуры в значительной мере определяется размерами электрических цепей. Самым простым и в то же время распространённым вариантом является ручное управление, применяемое в освещении небольших объектов, запитанных от одного центра электропитания. Способ реализации – установка управляющего и коммутационного оборудования в линиях, питающих аппаратуру.

Для больших осветительных сетей с древовидной структурой применяется каскадная система управления наружным освещением, когда с диспетчерского пункта удалённое подключение веток производится с помощью магнитных пускателей. Такой способ предполагает специальную организацию освещения с приоритетностью линий. Включение производится поуровнево, возможно применение средств телеметрии.

Система дистанционного управления освещением обычно работает в дневном или ночном режиме. Наличие комплекса датчиков позволяет легко автоматизировать процессы включения/отключения светильников в зависимости от уровня освещённости.

Промышленность выпускает большое разнообразие оборудования для управления осветительными сетями любого уровня сложности. Наиболее перспективными являются современные интеллектуальные системы, которые позволяют регулировать освещённость не только в зависимости от времени дня, но и от погодных условий, активности на охватываемом участке и т. п.

Достоинства автоматизации

Современные средства, применяемые для организации оптимальной работы осветительных приборов, отличаются эффективностью и высокой надёжностью. Автоматизированная система управления наружным освещением обеспечивает:

• экономию энергоресурсов путём своевременного включения/отключения светильников;
• плавную регулировку энергопотребления цепей;
• строгое соблюдение расписания подключений (исключён человеческий фактор);
•  упрощение учёта электроэнергии;
• контроль целостности оборудования и несанкционированного доступа;
• своевременное оповещение о нештатных ситуациях.

Автоматизированные системы управления освещением значительно снижают затраты на энергоресурсы и обслуживание, поэтому окупаются при модернизации существующих сетей довольно быстро.

Распределения электроэнергии

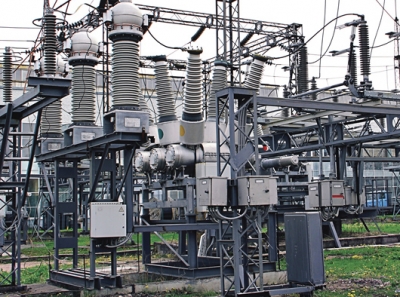

Для передачи электроэнергии на большие расстояния используются высоковольтные линии электропередач (ЛЭП). Высокое напряжение (35, 110, 150 кВ и более) позволяет уменьшить требуемое для передачи мощности сечение проводов и сэкономить значительное количество металла, а также снизить потери на активном сопротивлении проводников. Получение для бытовых нужд электроэнергии с необходимыми параметрами (380/220 В) осуществляется с помощью специальных электроустановок с понижающими трансформаторами. Один из наиболее распространённых вариантов подвода электричества к населённому пункту или промышленному объекту –

Особенности ТП

Существует много схемных решений и конструктивных исполнений электрооборудования, преобразующего принимаемую с ЛЭП электроэнергию трёхфазного переменного тока к потребительскому напряжению 0,4 кВ (380 В). Устройство В зависит от преобразуемой мощности, условий эксплуатации и подключаемой нагрузки. Стандартный состав ТП:

• устройство ввода со стороны ВН;
• один или два силовых трансформатора;
• распределительные устройства со стороны НН;
• релейная защита и автоматика;
• система заземления;
• воздушные или кабельные линии ввода и вывода;
• вспомогательные сооружения (вентиляция, освещение, охранно-пожарная сигнализация и т. п.).

Распределительное устройство оснащается, как правило, системой сборных шин. Схемное решение с двумя трансформаторами (соответственно, двумя вводами) позволяет легко осуществлять секционирование с помощью выключателя или разъединителя и применяется для обеспечения гарантированного электроснабжения важных объектов.

Отходящие линии в ТП комплектуются автоматическими выключателями или рубильниками с предохранителями. Основное назначение средств релейной защиты – уберечь подстанцию от перегрузок или коротких замыканий. От перепадов напряжения в комплект оборудования обычно включают разрядники. Заземление трансформаторной подстанции 10/0,4 кВ осуществляется по месту установки устройства в соответствии с ПУЭ.

 Классификация ТП

Электроустановки данного типа отличаются видом и количеством применяемых трансформаторов, способом управления, схемным решением, степенью защиты, числом отходящих линий и конструктивным исполнением. По каждому их вышеприведённых признаков существует много вариантов выполнения. По способу присоединения к питающим линиям различают следующие виды трансформаторных подстанций 10 кВ:

• проходные;
• тупиковые;
• ответвительные.

Промышленность выпускает большой ассортимент отдельных модулей и комплектных устройств данных типов с готовыми схемными решениями или по чертежам заказчика. Работа с напряжениями выше 1 000 В предполагает наличие специальной подготовки и квалификации специалистов, поэтому монтаж трансформаторных подстанций 10 кВ может осуществляться только персоналом с наличием соответствующей группы допуска.
